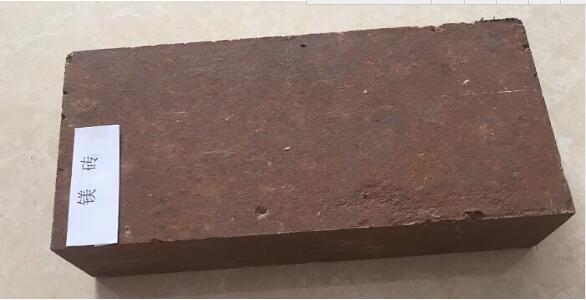

鎂磚是經(jīng)高溫?zé)贫桑菈A性耐火材料中最主要的制品，有耐火度高，對鐵的氧化物、堿性爐渣及高鈣熔劑具有良好的抗蝕性等特點，在冶金窯爐中應(yīng)用廣泛應(yīng)用。
鎂磚的分類
以氧化鎂為主要成分和以方鎂石為主晶相的耐火材料統(tǒng)稱為鎂質(zhì)耐火材料。目前，鎂質(zhì)耐火材料的主要品種有以下幾種。
（1）普通鎂磚 以燒結(jié)鎂石為原料，經(jīng)燒結(jié)而成，含MgO91%左右，質(zhì)硅酸鹽直接結(jié)合的鎂質(zhì)耐火制品，生產(chǎn)與使用廣泛。
（2）直接結(jié)合鎂磚 以高純燒結(jié)鎂砂為原料，經(jīng)燒結(jié)而成。含MgO95%以上，是方鎂石晶粒間直接結(jié)合的鎂質(zhì)耐火制品。
（3）鎂硅磚 以高硅的燒結(jié)鎂石為原料，經(jīng)燒制而成，含SiO25%~11%，CaO/SiO2摩爾比≦1，是鎂橄欖石結(jié)合的鎂質(zhì)耐火制品。
（4）鎂鉻磚 以燒結(jié)鎂石為主要原料，加入適量鉻礦，經(jīng)燒結(jié)而成，含Cr2O38%~20%，是鎂鉻尖晶石結(jié)合的鎂質(zhì)耐火制品。
（5）鎂橄欖石磚 鎂橄欖石耐火材料是以豬晶相的耐火材料。多用橄欖巖和純橄欖巖等作為主要原料制成。其中經(jīng)新恒星的制品稱鎂橄欖石磚。
（6）鎂鋁磚 以燒結(jié)鎂石為主要原料，并加入適量富含Al2O3的材料，經(jīng)燒結(jié)而成，含Al2O35%~10%,是鎂鋁尖晶石結(jié)合的鎂質(zhì)耐火制品。
鎂鈣磚 以高鈣的燒結(jié)鎂石為原料，經(jīng)燒制而成，含CaO6%~10%，CaO/Si2O摩爾比≧2，是硅酸二鈣結(jié)合的鎂質(zhì)耐火制品
鎂質(zhì)制品主要由各種晶體集合而成，在普通鎂制品中，主晶相方鎂石晶粒被基質(zhì)成分中的晶體和玻璃相分隔開，使方鎂石晶粒間不能直接形成直接結(jié)合的網(wǎng)絡(luò)組織，這樣的結(jié)構(gòu)特征，使得制品的性質(zhì)和使用效果取決于基質(zhì)成分的數(shù)量和特征。
從化學(xué)組成上看，除了主成分MgO外還有CaO、Fe2O3、Al2O3(Cr2O3)、SiO2等。它們都是雜質(zhì)成分，因此構(gòu)成了五元系統(tǒng)。
這些氧化物本身，大都具有高的熔點和化學(xué)穩(wěn)定性，但當(dāng)它們共存時，就有可能形成新的化合物，且與新的化合物之間形成較低的共熔點，從而降低了耐火性和化學(xué)穩(wěn)定性。
鎂質(zhì)耐火材料的主要成分是氧化鎂，主晶相是方鎂石。許多鎂質(zhì)耐火制品中還含有硅酸鹽、尖晶石或其他成分。但是，主晶相方鎂石的性狀和在高溫下的行為，直接控制鎂質(zhì)耐火材料的性能。
方鎂石屬離子晶體，離子間靜電引力大，晶格能高達3935kJ/mol，故熔點很高，達2800℃。但是，當(dāng)溫度達1800℃以上，便可產(chǎn)生升華現(xiàn)象，而且其穩(wěn)定性隨溫度升高而下降；壓力愈低，穩(wěn)定性愈低。
